Os cabos subterrâneos são elementos fundamentais na infraestrutura elétrica moderna, responsáveis por garantir a transmissão e distribuição de energia em áreas urbanas, industriais e de grande circulação. Diferente das linhas aéreas, eles oferecem maior proteção contra intempéries, ocupam menos espaço visual e contribuem para a segurança e estética das cidades. No entanto, sua operação confiável depende de um conjunto de práticas de manutenção e monitoramento que envolvem os ensaios elétricos. Esses testes são indispensáveis para avaliar a condição da isolação, identificar defeitos ocultos e garantir que os cabos operem dentro dos parâmetros de segurança e desempenho esperados.
A importância dos ensaios elétricos em cabos subterrâneos
Diferentemente de condutores expostos, os cabos subterrâneos estão sujeitos a condições ambientais específicas, como presença de umidade, ataques químicos do solo, sobrecargas térmicas e esforços mecânicos durante a instalação. Esses fatores podem acelerar o envelhecimento da isolação e provocar falhas repentinas.
Os ensaios elétricos em cabos subterrâneos permitem identificar problemas de forma antecipada, antes que evoluam para interrupções ou acidentes. Eles também oferecem suporte a decisões estratégicas de manutenção, prolongando a vida útil dos cabos e reduzindo custos com paradas emergenciais.
Além disso, os ensaios são obrigatórios em diversas etapas, desde a aceitação inicial do sistema até o acompanhamento periódico durante sua operação. Essa prática está prevista em normas internacionais como as da IEC (International Electrotechnical Commission), da IEEE (Institute of Electrical and Electronics Engineers) e em regulamentações nacionais como as normas da ABNT (Associação Brasileira de Normas Técnicas).
Tipos de ensaios elétricos em cabos subterrâneos
Diversas metodologias podem ser utilizadas para avaliar cabos subterrâneos, dependendo da tensão de operação, da idade do sistema e do objetivo do teste. Entre as principais, destacam-se:
1. Ensaio de resistência de isolamento
Esse teste mede a resistência oferecida pela isolação do cabo quando submetido a uma tensão contínua, normalmente aplicada com o auxílio de megôhmetros. Valores baixos indicam degradação do material isolante, presença de umidade ou contaminação. Embora seja um ensaio relativamente simples, é fundamental para monitorar periodicamente a condição dos cabos.
2. Ensaio de alta tensão em corrente contínua (DC Hipot)
Aplicado durante ensaios de aceitação ou após grandes reparos, o ensaio de alta tensão em corrente contínua verifica a capacidade da isolação suportar tensões superiores às de operação. Apesar de eficaz, seu uso em cabos modernos com isolação em polietileno reticulado (XLPE) é cada vez mais substituído por métodos em corrente alternada, devido ao risco de danificar a isolação.
3. Ensaio em Very Low Frequency (VLF)
Este método aplica tensão em baixa frequência (0,1 Hz) em vez da frequência nominal de 50 ou 60 Hz. Dessa forma, é possível submeter o cabo a tensões elevadas sem gerar correntes excessivas. O ensaio VLF é considerado um dos mais confiáveis para avaliar a integridade da isolação em cabos subterrâneos modernos, principalmente em XLPE.
4. Ensaio de descargas parciais (DP)
As descargas parciais são pequenas ionizações que ocorrem dentro da isolação ou em suas interfaces, indicando imperfeições que podem evoluir para falhas completas. O monitoramento de DP é um dos ensaios mais sensíveis, permitindo detectar defeitos ainda em estágio inicial. Pode ser realizado em laboratório ou em campo, durante testes de aceitação e inspeções periódicas.
5. Ensaio de tangente delta (tan δ)
Esse teste mede as perdas dielétricas do material isolante. Valores elevados de tangente delta indicam envelhecimento, contaminação por umidade ou degradação da isolação. Quando combinado com o ensaio VLF, torna-se uma ferramenta poderosa para avaliar a condição geral do cabo.
6. Time Domain Reflectometry (TDR)

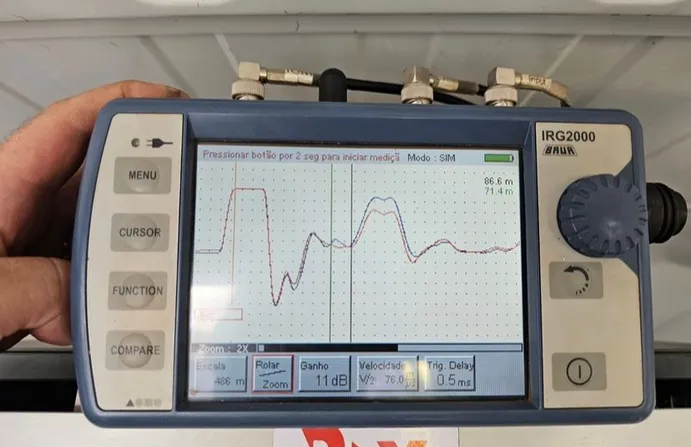

O TDR consiste no envio de pulsos elétricos que percorrem o cabo e retornam em caso de descontinuidades, permitindo identificar e localizar defeitos específicos ao longo do trajeto. Essa técnica é especialmente útil em cabos subterrâneos, onde a localização precisa de falhas facilita reparos e reduz o tempo de indisponibilidade.
Benefícios dos ensaios elétricos em cabos subterrâneos
A aplicação sistemática de ensaios em cabos subterrâneos traz ganhos técnicos e econômicos expressivos:
- Aumento da confiabilidade: permite identificar falhas incipientes e evitar interrupções inesperadas.
- Segurança operacional: reduz o risco de acidentes elétricos em áreas urbanas e industriais.
- Otimização de custos: antecipar problemas diminui gastos com reparos emergenciais e substituições prematuras.
- Maior vida útil dos ativos: o monitoramento regular permite utilizar os cabos até o limite real de sua vida útil.
- Suporte à tomada de decisão: os resultados orientam planos de manutenção e investimentos em infraestrutura.
Aplicações dos ensaios elétricos em cabos subterrâneos
Os ensaios elétricos em cabos subterrâneos são aplicados em diferentes contextos:
- Ensaios de aceitação: realizados após a instalação, asseguram que os cabos atendem às especificações do projeto antes de entrarem em operação.
- Ensaios de comissionamento: validam sistemas novos ou após grandes intervenções, garantindo segurança para energização.
- Ensaios periódicos: monitoram a condição do sistema em operação, permitindo detectar degradações ao longo do tempo.
- Ensaios pós-falha: utilizados para identificar a origem de uma falha e apoiar ações corretivas eficazes.
Indústrias, concessionárias de energia, hospitais, data centers e centros urbanos dependem desses procedimentos para manter sistemas subterrâneos estáveis e confiáveis.
Normas e referências técnicas para ensaios elétricos em cabos subterrâneos
Diversas normas regulamentam os ensaios elétricos em cabos subterrâneos, garantindo padronização e confiabilidade dos resultados. Entre as principais:
- IEC 60502: define requisitos para cabos de potência isolados.
- IEEE 400 e suas subseções: estabelecem práticas recomendadas para ensaios de cabos de potência.
- IEC 60270: normatiza medições de descargas parciais.
- ABNT NBR 14039: trata de instalações elétricas de média tensão em edificações.
Seguir essas recomendações assegura que os ensaios elétricos em cabos subterrâneos sejam realizados com segurança e dentro de critérios técnicos aceitos internacionalmente.
Tendências e inovações em ensaios elétricos em cabos subterrâneos
O futuro dos ensaios elétricos em cabos subterrâneos caminha para soluções cada vez mais automatizadas e integradas. Sensores inteligentes já permitem monitoramento em tempo real de parâmetros como temperatura, corrente e descargas parciais, enviando dados diretamente a sistemas de supervisão.
A aplicação de inteligência artificial e aprendizado de máquina possibilita interpretar grandes volumes de dados e prever falhas com maior precisão, antecipando intervenções antes mesmo de sinais evidentes de desgaste.
