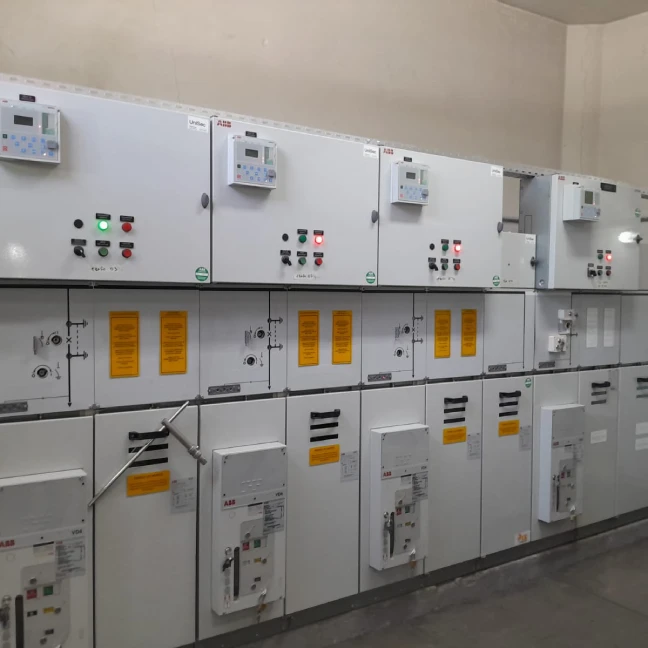

O Cubículo Blindado de Média Tensão Unisec/ABB é a solução projetada para segurança, confiabilidade e modularidade em sistemas elétricos de média tensão.
Com tecnologia consolidada mundialmente, é utilizado em subestações de transformação, plantas industriais, data centers, aeroportos, hospitais e empreendimentos de energia renovável, garantindo proteção avançada e facilidade de operação.
A Pix Engenharia é parceira da ABB e fornece o Unisec com toda a expertise em projeto, montagem, instalação e comissionamento, assegurando que cada entrega atenda aos mais altos padrões técnicos e de segurança.
Campos de Aplicação
- Subestações de transformação
- Controle e proteção de linhas e transformadores de potência
- Infraestruturas críticas: data centers, hospitais, aeroportos
- Indústrias de médio e grande porte
- Plantas para geração renovável
- Aplicações navais e especiais
Características Técnicas
- Norma IEC 62271-200 (IAC / AFL / LSC2A-PM)
- Tecnologia SF6 e disjuntor removível a vácuo
- Seccionadora de aterramento incorporada
- Instalação encostada à parede (otimiza espaço)
- Corrente nominal de 630A a 1250A
- Tensão nominal até 24kV
- Corrente de curto-circuito até 25kA
- Grau de proteção robusto, atendendo exigências de segurança internacional
-
Normas de Referência
- IEC 62271-1: Aplicação em geral
- IEC/EN 62271-200: Quadros de média tensão
- IEC 62271-102: Seccionador de aterramento
- IEC 62271-100: Disjuntores
- IEC 60071-2: Coordenação de isolamento
- IEC 62271-106: Contatores
- IEC 62271-103: Interruptores de manobra seccionadores
- IEC 60529: Grau de proteção
- IEC 60068-3-3 (ensaios sísmicos): Teste sísmico de quadros
Diferenciais Pix Engenharia + ABB
- Modularidade: possibilidade de ampliações futuras sem necessidade de grandes obras
- Segurança: sistemas de intertravamento e proteção conforme as normas internacionais
- Confiabilidade: tecnologia globalmente reconhecida ABB com suporte técnico Pix Engenharia
- Eficiência de espaço: instalação encostada à parede, ideal para ambientes compactos
- Atendimento completo: da especificação ao comissionamento em campo
