O teste de isolação em cabos elétricos é um procedimento importante em qualquer instalação elétrica, seja residencial, comercial ou industrial. Este ensaio permite verificar a integridade do isolamento dos cabos, que é responsável por manter a corrente elétrica confinada ao condutor e prevenir acidentes, como choques elétricos e curtos-circuitos.
Com o avanço das tecnologias e o aumento da complexidade das redes elétricas, garantir a confiabilidade dos cabos tornou-se ainda mais importante. O teste de isolação não apenas assegura a segurança dos usuários, mas também protege equipamentos, reduz falhas operacionais e contribui para a eficiência energética.
O que é o teste de isolação em cabos elétricos
O teste de isolação em cabos elétricos, também conhecido como ensaio de resistência de isolamento, consiste na aplicação de uma tensão elétrica contínua entre o condutor e a blindagem ou entre condutores de cabos multipolares. Esse teste mede a resistência oferecida pelo material isolante, que deve ser suficientemente alta para impedir a passagem de corrente elétrica fora do condutor.

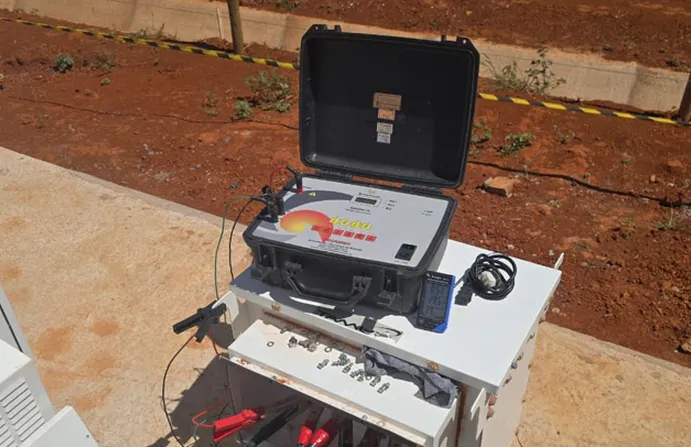

Durante o teste, utiliza-se um instrumento chamado megômetro, capaz de aplicar tensões que variam de algumas centenas a vários milhares de volts, dependendo do tipo de cabo e da aplicação. A leitura obtida indica se o isolamento está dentro dos parâmetros aceitáveis ou se há necessidade de manutenção ou substituição do cabo.
Importância do teste de isolação em cabos elétricos
Segurança
A segurança é o principal motivo para realizar o teste de isolação em cabos elétricos. Um cabo com isolamento comprometido pode permitir fugas de corrente elétrica, aumentando o risco de choques e incêndios. Em ambientes industriais, onde a tensão e a corrente são elevadas, a manutenção preventiva por meio do teste de isolação é crítica para proteger colaboradores e instalações.
Confiabilidade do sistema elétrico
Além da segurança, o teste de isolação garante a confiabilidade do sistema elétrico. Cabos com isolamento danificado podem causar interrupções no fornecimento de energia, danificar equipamentos sensíveis e gerar custos altos de manutenção. Detectar falhas antes que se tornem críticas permite planejar substituições e reparos de maneira eficiente, evitando paradas não programadas.
Conformidade com normas técnicas
O cumprimento de normas técnicas é outro ponto relevante. A NBR 6813 da ABNT, por exemplo, estabelece os procedimentos para medição de resistência de isolamento em cabos elétricos. Seguir essas normas não apenas assegura a segurança, mas também demonstra comprometimento com a qualidade e responsabilidade técnica, fator essencial para empresas que prestam serviços de engenharia elétrica.
Procedimento para realização do teste de isolação em cabos elétricos
Preparação
Antes de iniciar o teste de isolação em cabos elétricos, é fundamental garantir que a instalação esteja desenergizada e que todos os equipamentos de proteção individual (EPIs) sejam utilizados. Luvas isolantes, óculos de proteção e ferramentas adequadas são essenciais para proteger o profissional durante a execução.
Também é necessário certificar-se de que o megômetro esteja calibrado e em boas condições de uso. A escolha da tensão de ensaio deve seguir as especificações do fabricante do cabo e as normas aplicáveis, evitando danos ao equipamento ou leituras incorretas.
Execução
A execução do teste de isolação em cabos elétricos começa com a conexão adequada do megômetro aos terminais do cabo. Em cabos multipolares, cada condutor deve ser testado individualmente em relação aos outros e à blindagem.
Após conectar o equipamento, aplica-se a tensão de teste, mantendo-a por um período determinado, geralmente entre um e cinco minutos, dependendo do tipo de cabo. Durante esse tempo, o megômetro registra a resistência de isolamento. Valores elevados indicam isolamento em bom estado, enquanto leituras baixas podem sinalizar defeitos como trincas, umidade ou contaminação por poeira e óleo.
Análise dos resultados
A interpretação dos resultados do teste de isolação em cabos elétricos deve considerar os valores mínimos estabelecidos pelo fabricante do cabo e pelas normas técnicas. Cabos que apresentarem resistência abaixo do mínimo aceitável devem ser inspecionados detalhadamente. Em muitos casos, é necessária a substituição do cabo ou reparos específicos para restaurar a integridade do isolamento.
A documentação dos resultados também é importante, pois permite histórico de manutenção e auditoria de conformidade, sendo útil para empresas e órgãos reguladores.
Fatores que influenciam a resistência de isolamento
Vários fatores podem afetar a resistência de isolamento de um cabo elétrico:
- Idade do cabo: com o tempo, o material isolante se degrada naturalmente, reduzindo a resistência elétrica.
- Condições ambientais: umidade, calor excessivo, exposição a produtos químicos e radiação UV podem comprometer a integridade do isolamento.
- Instalação inadequada: dobramento excessivo, tensão mecânica ou perfurações durante a instalação podem danificar o cabo.
- Contaminação: poeira, óleo ou outros contaminantes podem criar caminhos condutivos que reduzem a resistência do isolamento.
Frequência do teste de isolação em cabos elétricos
A periodicidade do teste depende do tipo de instalação e da criticidade do sistema:
- Novas instalações: devem passar pelo teste de isolação antes da energização.
- Manutenção preventiva: em indústrias, o teste deve ser realizado anualmente ou conforme o histórico de falhas do sistema.
- Após intervenções: sempre que houver modificações, reparos ou substituições de cabos, o teste deve ser repetido para garantir a integridade do isolamento.
PIX Engenharia: empresa especializada em teste de isolação em cabos elétricos
A PIX Engenharia e Serviços LTDA é uma empresa brasileira especializada em soluções elétricas e de automação, com mais de 15 anos de experiência no mercado. Com sede em Camaçari (BA) e filiais em Sorocaba (SP) e Montes Claros (MG), a empresa atende a todo o território nacional, oferecendo serviços e produtos para os setores industrial, comercial e predial.
A PIX Engenharia destaca-se pela excelência técnica e inovação, possuindo um galpão de mais de 500 m² dedicado à montagem de painéis elétricos e fornecimento de soluções em elétrica e automação. Seu portfólio inclui equipamentos próprios, como o Syscompact, um localizador de falhas em cabos, e o Viola TD, utilizado para testes de cabos de média e alta tensão. Além disso, a empresa oferece serviços de comissionamento elétrico, adequações às normas NR-10 e NR-12, e projetos personalizados.
Entre em contato com a PIX e encontre sua empresa para teste de isolação em cabos elétricos agora mesmo!
