O Teste de Relação de Transformação (TTR) é um dos ensaios fundamentais para avaliar a integridade, a conformidade e o desempenho dos transformadores de potência e distribuição. Ele verifica se a relação entre as tensões do primário e do secundário corresponde ao valor nominal especificado pelo fabricante, assegurando que o transformador está operando corretamente e sem anomalias internas. A Pix Engenharia executa o TTR com precisão metrológica, equipamentos modernos e procedimentos alinhados às normas IEEE, ABNT e IEC, garantindo resultados confiáveis para comissionamentos, diagnósticos e manutenção preventiva.
O princípio do ensaio é simples, mas essencial: ao aplicar uma tensão controlada em um dos enrolamentos (geralmente o primário), mede-se a tensão induzida no(s) enrolamento(s) secundário(s). A relação entre esses valores deve coincidir com o valor nominal calculado a partir do projeto. Qualquer desvio significativo pode indicar problemas como curtos entre espiras, conexões incorretas, erros de fabricação, degradação do isolamento, deslocamento mecânico do núcleo ou alterações nos enrolamentos.
Além de confirmar a relação de transformação, o teste TTR também permite verificar polaridade, grupo vetorial e conexões. Esses fatores são críticos em transformadores trifásicos, pois impactos na defasagem ou na sequência de fases podem gerar tensões desequilibradas, circulação de correntes parasitas e falhas durante a operação. Por isso, o TTR é indispensável em substituições de transformadores, ampliações de subestações, integração de novos equipamentos e inspeções pós-reparo.

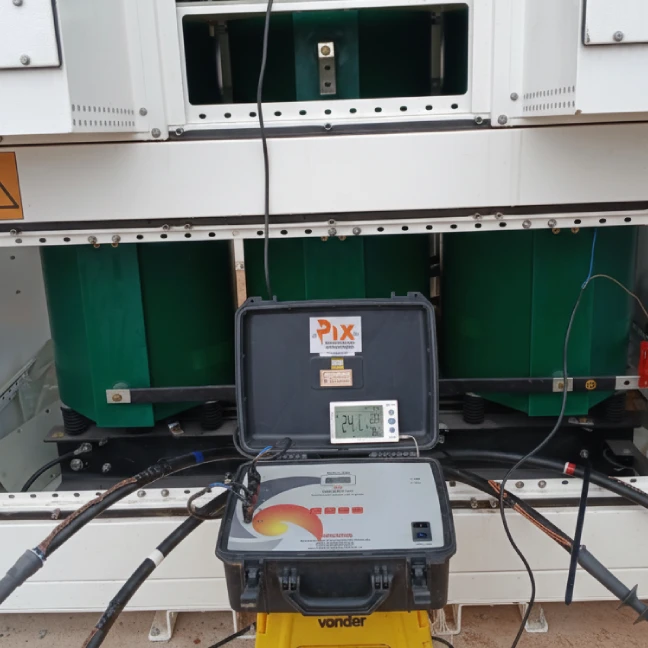

A Pix Engenharia utiliza equipamentos de medição de última geração, capazes de realizar leituras altamente estáveis mesmo em situações desafiadoras, como enrolamentos com magnetização remanescente ou transformadores de grande porte. Esses instrumentos possuem funcionalidades como medição automática de todas as combinações de fase, verificação instantânea de desvios e análises com compensação para variações de frequência.
O processo de ensaio segue etapas rigorosas, que incluem inspeções preliminares, aterramentos de segurança, bloqueio de fontes de energia, identificação das conexões, aplicação do teste e interpretação técnica dos resultados. Todos os procedimentos respeitam normas e práticas recomendadas, garantindo segurança total e eliminando riscos ao transformador e à equipe envolvida.
Após a execução do TTR, a Pix Engenharia entrega um relatório técnico completo, contendo:
- Relações de transformação mensuradas e valores nominais
- Desvios percentuais detalhados
- Verificação de polaridade e grupo vetorial
- Avaliação da consistência das fases
- Interpretação técnica dos resultados
- Recomendações para continuidade da operação ou manutenção
Esse documento é essencial para auditorias, comissionamentos, contratos de garantia, inspeções de rotina e tomada de decisões estratégicas sobre manutenção e vida útil dos equipamentos.
Com o Teste de Relação de Transformação realizado pela Pix Engenharia, você garante que seu transformador está operando dentro das especificações originais, reduzindo riscos, evitando falhas inesperadas e assegurando uma distribuição de energia estável e eficiente.
