O Cálculo de Energia Incidente (ATPV) é um estudo fundamental para garantir a segurança de profissionais que atuam em instalações elétricas energizadas ou em proximidade de partes vivas. Esse cálculo determina a quantidade de energia térmica liberada durante um arco elétrico — um dos eventos mais perigosos em sistemas elétricos — e define o nível de proteção necessário para evitar queimaduras graves, lesões permanentes e riscos fatais. A Pix Engenharia realiza esse estudo com precisão, tecnologia avançada e completa aderência às normas internacionais mais rigorosas, como NFPA 70E, IEEE 1584 e recomendações ABNT aplicáveis.

O arco elétrico pode ocorrer durante manobras, falhas internas em painéis, curtos-circuitos, mau contato, deterioração de componentes ou erros operacionais. Quando isso acontece, uma quantidade extremamente alta de energia é liberada em um intervalo muito curto, gerando temperaturas que podem ultrapassar 19.000°C, projéteis metálicos, ondas de pressão e intensa radiação térmica. Por isso, o cálculo da energia incidente não é apenas parte de um estudo elétrico, mas um elemento crítico para a segurança do trabalho.

O ATPV (Arc Thermal Performance Value) determina o nível de energia que um tecido ou conjunto de EPIs é capaz de suportar antes de causar uma queimadura de segundo grau. Com base nos valores calculados, a Pix Engenharia estabelece a Categoria de Risco (PPE Category) adequada para cada ponto do sistema, garantindo que os profissionais utilizem proteção compatível com o risco real da instalação.

Para realizar esse estudo, utilizamos softwares especializados — como ETAP, PowerFactory, CYME e EasyPower — que simulam condições reais de arco elétrico com base em parâmetros como:

• Corrente de curto-circuito disponível;
• Configuração do painel ou equipamento;
• Distância de trabalho;
• Tipo de eletrodo (horizontal, vertical, caixa aberta, caixa fechada);
• Contribuição de fontes distribuídas, como geradores e inversores;
• Tempo de atuação dos dispositivos de proteção;
• Curvas de relés e disjuntores.

Esses dados são integrados aos modelos matemáticos da IEEE 1584, garantindo precisão e confiabilidade no resultado final. A Pix Engenharia analisa também os tempos reais de atuação, seletividade e possíveis cenários críticos de falhas, assegurando que o estudo reflita a realidade operacional da planta.

O processo inclui a elaboração de etiquetas de segurança (Arc Flash Labels) contendo informações como nível de energia incidente, categoria de EPI, limites de aproximação e orientações para operação segura. Essas etiquetas são instaladas diretamente nos painéis e quadros elétricos, conforme as melhores práticas de mercado.

Além disso, fornecemos recomendações técnicas para mitigar riscos, como ajustes de proteção, substituição de dispositivos ultrapassados, implantação de zonas de proteção rápida, melhorias nos painéis e uso de sistemas automáticos de alívio de arco.

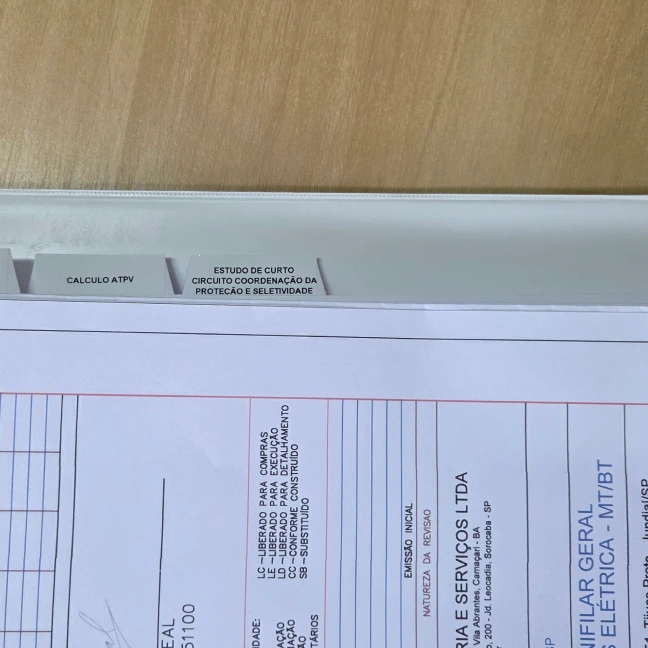

Ao término, a Pix Engenharia entrega um relatório detalhado, com cálculos, tabelas, diagramas, valores por barra e recomendações de segurança. Este documento atende auditorias, normas regulamentadoras e padrões corporativos, sendo essencial para ambientes industriais, usinas de energia, data centers, shopping centers, hospitais e qualquer instalação que opere sob risco elétrico.

Com o estudo de energia incidente realizado pela Pix Engenharia, sua instalação alcança níveis elevados de segurança, reduzindo riscos de acidentes graves e garantindo conformidade com padrões internacionais de proteção contra arco elétrico.
