Os sistemas elétricos modernos dependem fortemente da confiabilidade dos cabos de energia. Esses elementos são responsáveis por transportar grandes quantidades de energia elétrica em diferentes tensões, desde redes de baixa tensão até sistemas de transmissão de alta tensão. Por estarem sujeitos a esforços elétricos, térmicos, ambientais e mecânicos, os cabos precisam ser constantemente avaliados quanto à integridade de sua isolação.
Entre os métodos mais utilizados está o ensaio de tensão aplicada em cabos, também conhecido como ensaio de alta tensão. Esse procedimento é fundamental para verificar a robustez da isolação frente a tensões superiores às de operação normal, assegurando que o cabo pode desempenhar sua função com segurança, eficiência e durabilidade.

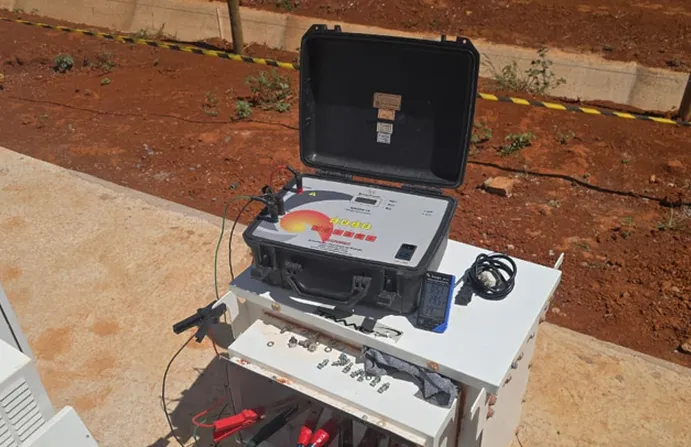

O que é o ensaio de tensão aplicada em cabos?
O ensaio de tensão aplicada consiste na aplicação de uma tensão elétrica, em geral superior à nominal do cabo, durante um período determinado, para avaliar sua capacidade dielétrica. O objetivo é verificar se a isolação suporta condições de estresse elétrico sem apresentar falhas, rompimentos ou descargas parciais críticas.
Esse ensaio é essencial porque os cabos, ao longo de sua fabricação, transporte, instalação e operação, podem sofrer danos que não são visíveis a olho nu. A aplicação da tensão de teste permite revelar fragilidades ocultas antes que o cabo entre em operação ou durante sua vida útil.
Finalidades do ensaio
O ensaio de tensão aplicada em cabos possui diferentes objetivos, dependendo da fase do ciclo de vida em que é realizado:
- Ensaios de fábrica: confirmam que o cabo atende às especificações técnicas e normas antes de ser entregue ao cliente.
- Ensaios de aceitação em campo: verificam a integridade dos cabos após o transporte, armazenamento e instalação.
- Ensaios periódicos de manutenção: permitem identificar degradações ao longo do tempo, garantindo a confiabilidade do sistema.
- Ensaios pós-reparo: validam intervenções como substituição de emendas ou terminações.
Tipos de ensaio de tensão aplicada
Existem diferentes formas de realizar o ensaio de tensão aplicada em cabos, que variam conforme a tecnologia disponível, o tipo de isolação e a finalidade do teste.
1. Ensaio em corrente contínua (DC Hipot)
Historicamente, foi muito utilizado em cabos isolados a óleo e em papel impregnado. Consiste na aplicação de alta tensão contínua para verificar se há falhas de isolação. Contudo, para cabos modernos com isolação em polietileno reticulado (XLPE), o método é cada vez menos recomendado, pois pode provocar danos acumulativos.
2. Ensaio em corrente alternada a 50/60 Hz
Reproduz as condições reais de operação, aplicando tensão alternada na frequência de rede. É considerado um método confiável, mas pode exigir equipamentos de grande porte devido às correntes capacitivas geradas por cabos longos.
3. Ensaio em Very Low Frequency (VLF)
Utiliza tensões alternadas de baixa frequência (0,1 Hz), reduzindo significativamente as correntes capacitivas. É hoje o método preferido para cabos de média e alta tensão isolados em XLPE, pois permite aplicar altas tensões de teste sem sobrecarregar o equipamento.
Procedimentos básicos do ensaio
A execução do ensaio de tensão aplicada segue uma sequência de etapas bem definidas:
- Preparação do cabo: o trecho a ser ensaiado é isolado do sistema, garantindo segurança.
- Conexão dos equipamentos: o cabo é ligado ao gerador de alta tensão e a sistemas de medição.
- Aplicação da tensão: a tensão é aumentada gradualmente até o valor especificado na norma, permanecendo por um período definido.
- Monitoramento: são observadas possíveis descargas parciais, correntes de fuga ou falhas de isolação.
- Registro dos resultados: gera-se um relatório técnico documentando condições, parâmetros e conclusões.
Normas e referências técnicas
O ensaio de tensão aplicada em cabos está regulamentado por diversas normas internacionais e nacionais, que estabelecem critérios de execução e valores de referência:
- IEC 60502: cabos de potência isolados para tensões de até 30 kV.
- IEC 60840: cabos de potência para tensões acima de 30 kV até 150 kV.
- IEEE 400: guia de práticas de ensaio em cabos de potência.
- ABNT NBR 11840: ensaios de alta tensão em sistemas elétricos no Brasil.
Seguir essas normas é fundamental para garantir a confiabilidade dos resultados e a conformidade com requisitos regulatórios.
Benefícios do ensaio de tensão aplicada em cabos
A realização desse ensaio proporciona uma série de vantagens para concessionárias, indústrias e empresas que dependem de sistemas elétricos confiáveis:
- Detecção precoce de defeitos: identifica fragilidades na isolação antes de falhas em operação.
- Aumento da confiabilidade: assegura que os cabos podem operar dentro de condições seguras.
- Redução de custos com falhas: evita paradas inesperadas, que podem gerar prejuízos elevados.
- Suporte à manutenção preditiva: fornece dados técnicos para planejamento de intervenções.
- Maior vida útil dos ativos: o monitoramento contínuo ajuda a prolongar a durabilidade dos cabos.
Aplicações práticas
O ensaio de tensão aplicada é indispensável em diversos contextos:
- Concessionárias de energia: verificam a integridade de redes subterrâneas em áreas urbanas.
- Indústrias: asseguram a confiabilidade de cabos que alimentam processos produtivos críticos.
- Hospitais e data centers: garantem energia ininterrupta em sistemas vitais.
- Construção civil de grande porte: confirmam a qualidade da infraestrutura elétrica instalada.
Avanços tecnológicos no ensaio de tensão aplicada em cabos
Nos últimos anos, os equipamentos de ensaio de tensão aplicada em cabos evoluíram consideravelmente. Hoje, há soluções compactas e portáteis, capazes de realizar ensaios em campo com rapidez e segurança. Além disso, muitos sistemas já incorporam monitoramento de descargas parciais e medição de tangente delta, fornecendo diagnósticos mais completos sobre a condição da isolação.
Limitações e cuidados para ensaio de tensão aplicada em cabos
Apesar da importância, o ensaio de tensão aplicada em cabos exige cuidados especiais:
- Profissionais qualificados devem conduzir os testes, devido ao risco elétrico envolvido.
- Equipamentos de proteção e sinalização adequada devem ser utilizados para garantir segurança.
- O método de alta tensão em corrente contínua deve ser evitado em cabos XLPE, para não acelerar o envelhecimento da isolação.
- Os resultados precisam ser analisados em conjunto com outros ensaios, como descargas parciais e tangente delta, para uma visão mais completa.
PIX Engenharia: empresa especializada em ensaio de tensão aplicada em cabos
A PIX Engenharia e Serviços LTDA é uma empresa brasileira especializada em soluções elétricas e de automação, com mais de 15 anos de experiência no mercado. Com sede em Camaçari (BA) e filiais em Sorocaba (SP) e Montes Claros (MG), a empresa atende a todo o território nacional, oferecendo serviços e produtos para os setores industrial, comercial e predial.
Entre em contato com a PIX e encontre sua empresa para ensaio de tensão aplicada em cabos agora mesmo!
