As Medições de Tensão de Toque e Passo são procedimentos essenciais para avaliar a segurança de sistemas de aterramento em subestações, instalações industriais, áreas externas e qualquer ambiente onde haja circulação de corrente para o solo. Esses ensaios identificam potenciais perigosos que podem gerar choques elétricos durante falhas, garantindo que a instalação opere dentro dos limites estabelecidos por normas técnicas. A Pix Engenharia realiza medições completas, precisas e alinhadas às normas ABNT NBR 15749, ABNT NBR 5419 e recomendações internacionais da IEEE 80, assegurando proteção às pessoas e ao patrimônio.

A tensão de toque ocorre quando uma pessoa encosta em uma estrutura metálica energizada acidentalmente, enquanto mantém contato com o solo. Já a tensão de passo representa o risco de choque causado pela diferença de potencial entre os pés quando alguém caminha próximo ao ponto de dissipação da corrente de falta. Ambos os fenômenos estão relacionados à resistência e ao comportamento do sistema de aterramento sob condições de curto-circuito para terra. Se os valores ultrapassarem limites de segurança, podem causar desde desconforto até acidentes graves.

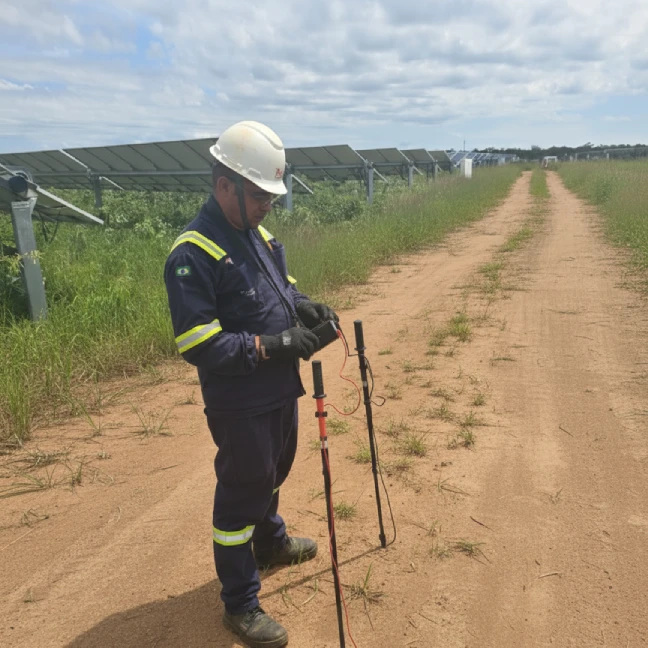

A Pix Engenharia utiliza equipamentos modernos de injeção de corrente e análise de tensões, capazes de simular correntes de falta elevadas e medir com precisão a distribuição dos potenciais ao redor da malha de aterramento. Durante a medição, uma corrente controlada é injetada no solo, enquanto sensores posicionados em diferentes pontos registram as tensões resultantes. Dessa forma, é possível mapear áreas críticas e identificar trechos que necessitam de correção.

As atividades principais desse ensaio incluem:

• Medição de tensão de toque em estruturas metálicas, cercas, postes e painéis;
• Medição de tensão de passo em áreas de circulação de pessoas;
• Verificação de continuidade das malhas de aterramento e interligações;
• Análise da resistividade do solo, fundamental para entender o comportamento do aterramento;
• Simulação de correntes de curto-circuito compatíveis com a instalação;
• Comparação dos valores medidos com limites normativos;
• Identificação de pontos de risco e recomendações de mitigação.

As medições são especialmente importantes em:

• Cabines primárias e subestações;
• Usinas fotovoltaicas e eólicas;
• Torres de telecomunicações;
• Indústrias e áreas externas com estruturas metálicas;
• Sistemas de aterramento de SPDA;
• Áreas com trânsito de pessoas ou operadores.

Após a execução do ensaio, a Pix Engenharia elabora um relatório técnico completo, contendo:

• Resultados das tensões de toque e passo medidas;
• Mapas e gráficos de distribuição de potenciais;
• Comparações com limites normativos;
• Fotografias, evidências e registros do ensaio;
• Conclusões técnicas e recomendações de adequação;
• ART e documentação organizada para auditorias e fiscalizações.

Quando necessário, também são propostas soluções práticas, como reforço de malhas, instalação de gradis metálicos equipotenciais, melhorias em conexões, ampliação de hastes ou redistribuição de condutores.

Com as Medições de Toque e Passo da Pix Engenharia, sua instalação garante total segurança elétrica, conformidade normativa e prevenção eficaz contra riscos de choque em situações de falha. É uma etapa indispensável para qualquer sistema de aterramento confiável e seguro.
